軸承加工常見磨削工藝及處理方法

人氣：105發表時間：2017-09-26【大中小】

1、凸輪軸是汽車發動機的重要零件
準確的說：凸輪軸砂輪的廓線可有效地提高發動機配氣系統的運動平穩性和精度，并可降低系統的噪聲。其工作環境要求其表面具有較高的接觸疲勞強度.良好的耐磨性。因此，凸輪軸磨削屬于高硬度、輪廓尺寸要求精密、高效率加工。目前，國內加工凸輪軸傳統上使用仿形加工—— 靠模法加工.但是易出現凸輪軸升程部分曲線或“胖” 或“瘦”，輪麻尺寸精度不高。分析其原因：利用標 準靠弧輪（直徑為D)制造靠模后，如普通磨削砂輪直徑在瞬間等于D),能使被加工的凸輪得到正確的外形曲線：如果磨削砂輪直徑小于D時，所得到的曲線較標準曲線“胖”：如果磨削砂輪直徑大于D時，得到的曲線較標準曲線“瘦"。

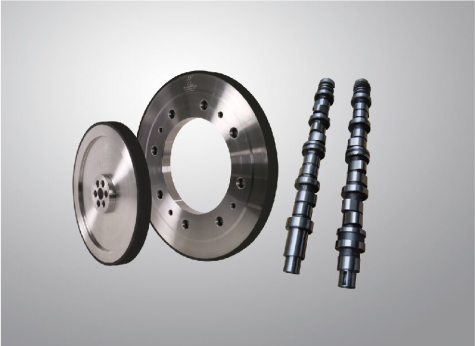

2、應用CBN砂輪磨削凸輪軸

CBN砂輪是超硬切削材料之一，它是氮與硼的化合物.其硬度僅次于金剛石，但它和金剛石相比卻有如下優點：a、在1200℃高溫下仍可保持硬度不變b、有一定的韌性，它不僅可用于磨削強硬的鑄鐵.還可適宜于磨削黑色金屬，c、CBN與碳元素的親和力小，所以十分適宜于磨削黑色金屬而能保持較高的耐用度。CBN砂輪硬度僅次于金剛石，相當于剛玉磨料硬度的2倍。其機械強度相當于碳化硅磨料的2倍多，而韌性比金剛石好，可以磨削各種高強度、高硬度的鋼材與鑄鐵。其砂輪耐用度與磨削效率是各種磨削砂輪所不及的。利用CBN砂輪磨削WD615凸輪軸，每根依次磨削12個凸輪.磨削600根凸輪軸后仍保持較好的尺寸精度與表面質量。d、CBN砂輪的導熱性和熱穩定性好，可承受丨300-丨500℃的高溫，其導熱率是剛玉的45倍，特別適用于磨削熱敏性高的超硬高速鋼和高強度合金鋼等，而不產生磨削裂紋。e、 CBN化學惰性強、穩定性好.特別是在磨削優質工具鋼、軸承鋼、鉆合金時，CBN砂輪磨耗極小，其耐用度高于普通砂輪的約1400倍。f、CBN砂輪磨削后的零件表面質量好，不產生磨削燒傷裂紋及龜裂等缺陷.并能提高零件的疲勞強度，可延長使用壽命50%,不需要頻繁的修整砂輪。由燒結劑制成的 CBN砂輪耐用度高于普通砂輪數10倍。g、CBN砂輪適宜于高速或超高速磨削，其效率是普通砂輪的 150-200倍。總之，雖然采用CBN砂輪磨削開始投資較大，但應用CBN砂輪磨削技術綜合效益高。

采用CBN砂輪粗精磨削凸輪軸的凸輪，可以保持凸輪輪廊曲線始終接近靠模凸輪曲線，并能提高凸輪磨削表面的質量和磨削效率。由于CBN砂輪的磨耗量極小，直徑方向上一般不超過l〇mm,而磨削的凸輪數可相當于數片普通砂輪磨削的工件數量，因此可穩 定的保證凸輪曲線始終在最佳狀態。由于CBN砂輪的磨削溫度較低，而且能夠在表面形成壓縮應力，提高了凸輪表面的接觸疲勞強度。并且可使尺寸精度、形位公差和表面質量的CPk值在一個穩定數值上。

由于CBN砂輪磨料粒度較普通砂輪細，所以CBN 砂輪組織結構就應比普通砂輪松一些，才能使磨削輕快，生產效率提高。至于有時有表面振痕產生，可能是粘結CBN磨塊時，在磨塊之間留下膨脹空隙引起，因?yàn)樯拜喴呀?jīng)過平衡，不致產生振動。

3結論
CBN砂輪具有較高的磨削效率，越來越多的應 用于軸承、汽車、航空和工具制造業。CBN砂輪易于修整，最適用于大量生產。磨削性能和耐用度均超過與它價值相當?shù)钠胀ㄉ拜??？傊?CBN砂輪正在汽車制造業獲得越來越廣泛的應用。
