CBN砂輪具有耐用度高、磨損小、磨削比高、磨削穩(wěn)定性好、磨削效率高等優(yōu)點(diǎn)，因而越來(lái)越多的應(yīng)用于磨削加工行業(yè)：它不僅可以大大地提高磨削加工生產(chǎn)效率，而且還可改善磨削加工表面質(zhì)量。磨削加工后的表面質(zhì)量包括表面粗糙度、殘余應(yīng)力、燒傷等指標(biāo)，而表面粗糙度又是考察工件是否合格的一個(gè)最為重要的因素。采用CBN砂輪進(jìn)行磨削可以保證工件的尺寸、形狀精度穩(wěn)定不變和高的磨后表面質(zhì)量，大大提高了加工精度和產(chǎn)品合格率。通常，被磨削工件的耐用度能提高30～50%。本文將進(jìn)行陶瓷結(jié)合劑CBN砂輪磨削表面粗糙度的試驗(yàn)研究。

        磨削用量影響的試驗(yàn)研究

　　采用正交試驗(yàn)的方法進(jìn)行陶瓷結(jié)合劑CBN砂輪外圓切人磨削45號(hào)淬火鋼的表面粗糙度的研究。為了研究磨削用量對(duì)表面粗糙度的真實(shí)影響，在加工到一定時(shí)間后直接退刀，使測(cè)量的表面粗糙度的值不受光磨時(shí)間的影響。

　　試驗(yàn)條件：

　　機(jī)床：MS1320高速外圓磨床

　　砂輪：陶瓷結(jié)合劑CBN砂輪，80/100# ，125％，P，400×10×127。

　　工件：45號(hào)淬火鋼（HRC50～55），尺寸Φ120×8。

　　冷卻液：100%煤油。

　　修整用量：修整速度vd=300mm/min；修整進(jìn)給量td =5～10μm /雙程。

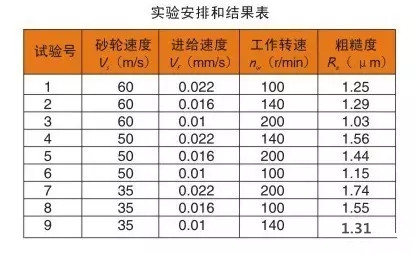

　　試驗(yàn)安排及結(jié)果見(jiàn)表。

　　對(duì)試驗(yàn)結(jié)果進(jìn)行回歸分析，可以得到如下經(jīng)驗(yàn)公式：

Ra=21.8vs-0.443vf0.339nn0.070     （1）

　　由試驗(yàn)結(jié)果可知，陶瓷結(jié)合劑CBN砂輪磨削中，砂輪速度，砂輪進(jìn)給速度，對(duì)工件已加工表面粗糙度的影響都很顯著，而工件轉(zhuǎn)速對(duì)工件已加工表面粗糙度的影響非常小。砂輪速度越高，單位時(shí)間內(nèi)掠過(guò)工件表面的磨粒就越多，所以表面粗糙度越小；砂輪進(jìn)給速度的提高即金屬磨除率的增大，就會(huì)使單顆磨粒的未變形切屑厚度增大，反映到工件表面上就是工件表面的溝槽較深，隆起較高，所以工件表面粗糙度就越大；工件轉(zhuǎn)速的提高同樣也會(huì)使單顆磨粒的未變形切屑厚度增大，而造成工件表面粗糙度的惡化，但工件轉(zhuǎn)速的影響效果不大。試驗(yàn)得出的經(jīng)驗(yàn)公式（1）可以作為陶瓷結(jié)合劑CBN砂輪磨削用量選擇的依據(jù)。
      湖南興大新材料有限公司是生產(chǎn)陶瓷CBN砂輪、金剛石滾輪、金剛石砂輪廠家，可以實(shí)現(xiàn)砂輪定制，歡迎來(lái)電咨詢133-9741-1338謝先生。也歡迎阿里巴巴定制：https://hnxdxcl.1688.com
